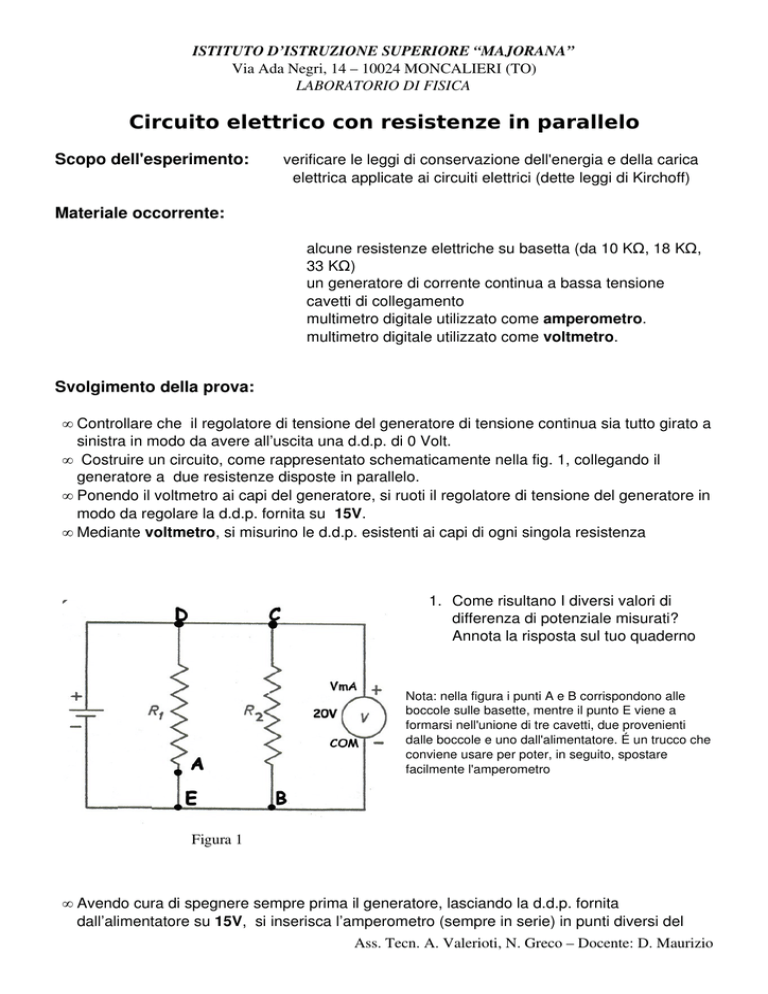

Resistenze in parallelo - "E. Majorana" Moncalieri

ISTITUTO D’ISTRUZIONE SUPERIORE “MAJORANA”
Via Ada Negri, 14 – 10024 MONCALIERI (TO)
LABORATORIO DI FISICA
Circuito elettrico con resistenze in parallelo
Scopo dell'esperimento:
verificare le leggi di conservazione dell'energia e della carica elettrica applicate ai circuiti elettrici (dette leggi di Kirchoff)
Materiale occorrente:
alcune resistenze elettriche su basetta (da 10 KΩ, 18 KΩ, 33 KΩ)
un generatore di corrente continua a bassa tensione
cavetti di collegamento
multimetro digitale utilizzato come amperometro.
multimetro digitale utilizzato come voltmetro.
Svolgimento della prova:
• Controllare che il regolatore di tensione del generatore di tensione continua sia tutto girato a sinistra in modo da avere all’uscita una d.d.p. di 0 Volt.
• Costruire un circuito, come rappresentato schematicamente nella fig. 1, collegando il generatore a due resistenze disposte in parallelo. • Ponendo il voltmetro ai capi del generatore, si ruoti il regolatore di tensione del generatore in modo da regolare la d.d.p. fornita su 15V.
• Mediante voltmetro, si misurino le d.d.p. esistenti ai capi di ogni singola resistenza
1. Come risultano I diversi valori di differenza di potenziale misurati?
Annota la risposta sul tuo quaderno
Nota: nella figura i punti A e B corrispondono alle boccole sulle basette, mentre il punto E viene a formarsi nell'unione di tre cavetti, due provenienti dalle boccole e uno dall'alimentatore. É un trucco che conviene usare per poter, in seguito, spostare facilmente l'amperometro
Figura 1
• Avendo cura di spegnere sempre prima il generatore, lasciando la d.d.p. fornita dall’alimentatore su 15V, si inserisca l’amperometro (sempre in serie) in punti diversi del Ass. Tecn. A. Valerioti, N. Greco – Docente: D. Maurizio
ISTITUTO D’ISTRUZIONE SUPERIORE “MAJORANA”
Via Ada Negri, 14 – 10024 MONCALIERI (TO)
LABORATORIO DI FISICA
circuito, come rappresentato schematicamente nella fig. 2 e fig. 3, prendere nota dei valori della corrente I che circola nel generatore e delle intensità I1 e I2 delle correnti circolanti nelle due resistenze.
Nota: la figura indica il tipo di collegamento necessario per misurare l'intensità di corrente totale I fornita dall'alimentatore.
I = .............................
Nota: la figura di fianco indica il tipo di collegamento necessario per misurare l'intensità di corrente che circola nella resistenza R1. I1 = ...................................
I2 = ...................................
Disegna tu il circuito utile per misurare l'intensità di corrente che circola in R2.
Rispondi alle seguenti domande tenendo conto dei limiti degli errori sperimentali :
1. Che relazione lega i tre valori di intensità di corrente misurati?
2. Che cosa ottieni calcolando le seguenti quantità:
I
a)
= ......................
∆V
b)
I1
= .....................
∆V
c)
I2
= ....................
∆V
3. Che relazione puoi stabilire tra queste ultime tre quantità calcolate? 4. Che cosa puoi dire della resistenza equivalente di questo circuito?
Annotare sul quaderno le risposte alle domande.
