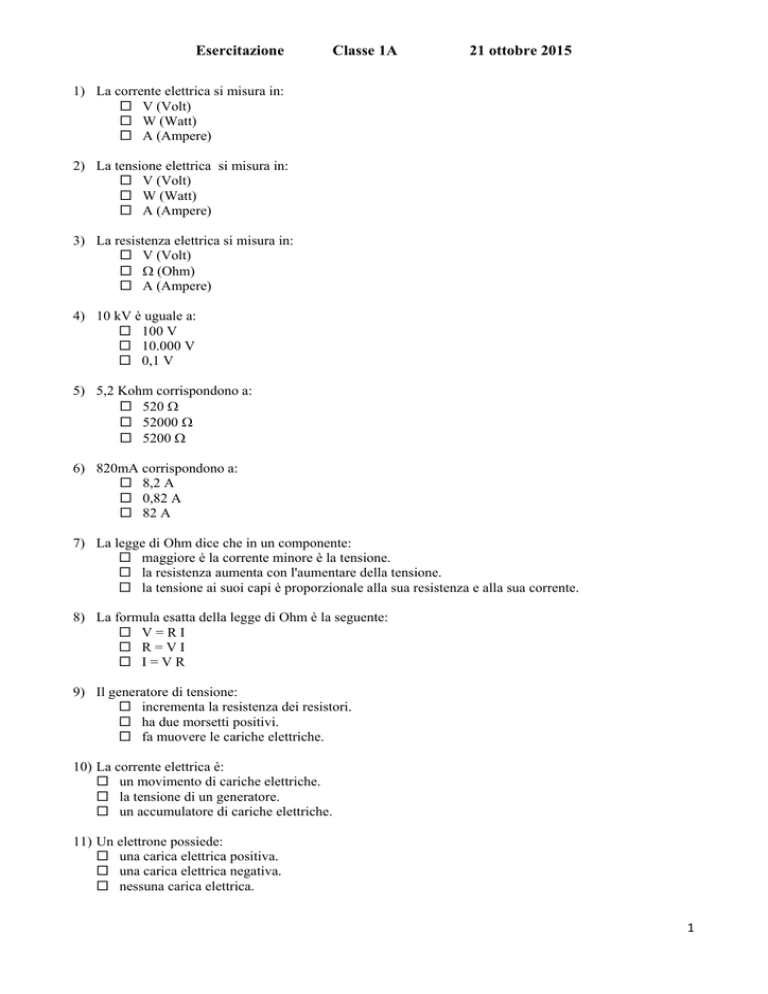

Esercitazione Classe 1A 21 ottobre 2015

Esercitazione
Classe 1A
21 ottobre 2015
1) La corrente elettrica si misura in:
 V (Volt)
 W (Watt)
 A (Ampere)
2) La tensione elettrica si misura in:
 V (Volt)
 W (Watt)
 A (Ampere)
3) La resistenza elettrica si misura in:
 V (Volt)
  (Ohm)
 A (Ampere)
4) 10 kV è uguale a:
 100 V
 10.000 V
 0,1 V
5) 5,2 Kohm corrispondono a:
 520 
 52000 
 5200 
6) 820mA corrispondono a:
 8,2 A
 0,82 A
 82 A
7) La legge di Ohm dice che in un componente:
 maggiore è la corrente minore è la tensione.
 la resistenza aumenta con l'aumentare della tensione.
 la tensione ai suoi capi è proporzionale alla sua resistenza e alla sua corrente.
8) La formula esatta della legge di Ohm è la seguente:
 V=RI
 R=VI
 I=VR
9) Il generatore di tensione:
 incrementa la resistenza dei resistori.
 ha due morsetti positivi.
 fa muovere le cariche elettriche.
10) La corrente elettrica è:
 un movimento di cariche elettriche.
 la tensione di un generatore.
 un accumulatore di cariche elettriche.
11) Un elettrone possiede:
 una carica elettrica positiva.
 una carica elettrica negativa.
 nessuna carica elettrica.
1 Esercitazione
Classe 1A
21 ottobre 2015
12) Eseguire le conversioni
12 mA
A
A
0,01A
mA
A
A
mA
530000A
mA
A
31nA
mA
A
22,5M
K

112000
M
K
5200K

M
112mV
V
KV
3,5V
mV
KV
230V
mV
KV
124A
13) Se un carico o un resistore ha una resistenza di 56 Ohm determinare la corrente che circola in esso,
conoscendo che hai suoi capi è applicata una tensione di 200 Volt.
R = 56Ω
V = 200 V
I=
14) Se in una lampadina da 12 volt circola una corrente di 50 mA, si calcoli la resistenza offerta dalla
lampadina (determinata dal filamento di tungsteno che compone la lampadina stessa) e la potenza che
essa dissipa.
V = 12 V
I = 50 mA
R=
15) Calcolare la tensione ai capi di un resistore di valore 1 KΩ,attraversato da 2 mA di corrente.
V=
16) La 1° legge di ohm può essere rappresentata da (fai una croce sulle risposte corrette) (sono 3 le risposte
corrette):
 R=V*I
 V=R:I
 I=V:R
 R=I:V
 V=R*I
 R=V*R
 I=R:V
 V=I*V
 I=V*I
 R=V:I
 I=V*R
 V=I:R
2 Esercitazione
Classe 1A
21 ottobre 2015
17) Secondo la 1° legge di ohm se la resistenza R = 100 , calcolare il valore di V al variare della I come in
tabella:
I (A)
I (mA)
V (Volt)
0,1
250
0,35
0,5
600
0,75
900
18) Secondo la 1° legge di ohm se la resistenza R = 50 , calcolare il valore di I al variare della V come in
tabella:
V (V)
V(mV)
I (A)
25
5000
100
1
0,6
12000
24
19) Indicare nella tabella quali portate utilizzare per misurare le grandezze indicate nella prima colonna, con
la massima precisione. Nell’ultima colonna evidenziare con una crocetta le boccole da utilizzare:
150000
mV c.c.
0,190KV
c.a.
0,0000011
A




600V--200V--20V--2V---




Funzione e Portata
 2mA-200mV-- 20mA-600V
 200mA-200V
 10A-200A--




600V--200V--20V--2V---




200mV--600V
200V
200A--




2mA-20mA-200mA-10A--




600V--200V--20V--2V---




200mV--600V
200V
200A--




2mA-20mA-200mA-10A--
Collegamento boccole















2M
200K
20K
2K
200
2M
200K
20K
2K
200
2M
200K
20K
2K
200
3 Esercitazione
350000 A
0,21M
0,0025K
Classe 1A




600V--200V--20V--2V---




Funzione e Portata
 2mA-200mV--
20mA-600V

200mA-200V
 10A-200A--




600V--200V--20V--2V---




200mV--600V
200V
200A--




2mA-20mA-200mA-10A--




600V--200V--20V--2V---




200mV--600V
200V
200A--




2mA-20mA-200mA-10A--
21 ottobre 2015
Collegamento boccole















2M
200K
20K
2K
200
2M
200K
20K
2K
200
2M
200K
20K
2K
200
20) Completare la tabella (in riferimento al circuito a fianco):
V (Volt)
I (A)
con R = 10
I (A)
con R = 20
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Costruisci il grafico con la tabella sopra usando la combinazione V-I
4 Esercitazione
Classe 1A
21 ottobre 2015
0,95
1,00
1,05
1,10
1,15
1,20
1,25
1,30
1,35
1,40
1,45
1,50
1,55
1,60
0
0,90
1
0,85
2
0,80
3
0,75
4
0,70
5
0,65
6
0,60
7
0,55
8
0,50
9
0,45
10
0,40
11
0,35
12
0,30
13
0,25
14
0,20
15
0,15
16
0,10
17
0,05
V (Volt)
I (Ampere) 5
