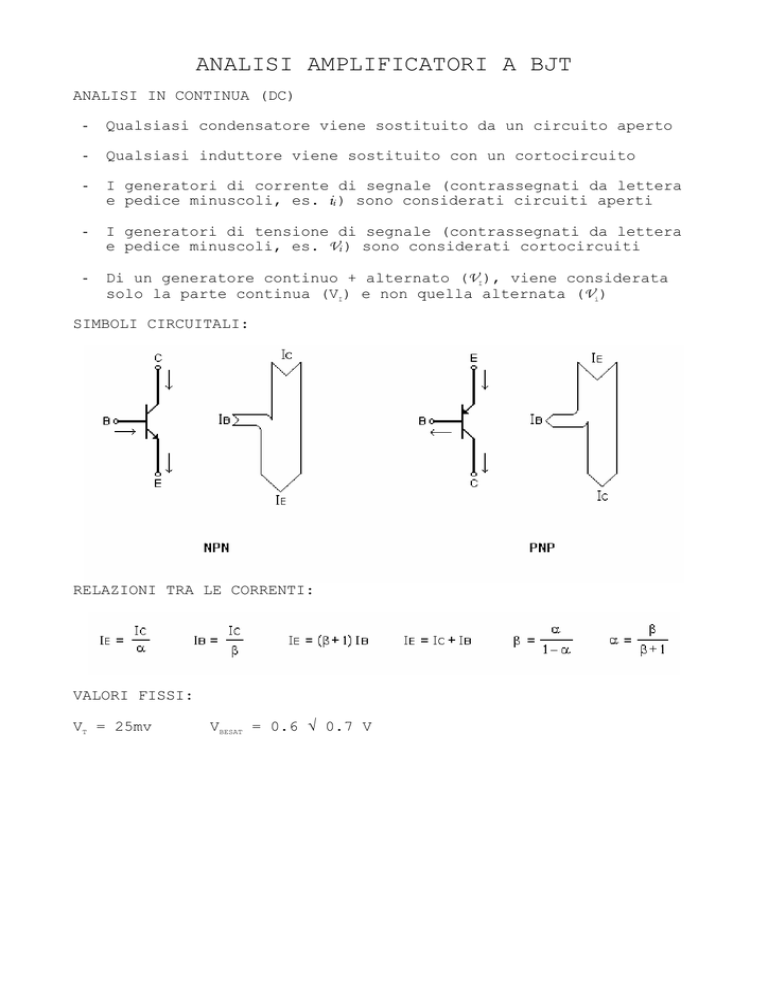

ANALISI AMPLIFICATORI A BJT
ANALISI IN CONTINUA (DC)
-
Qualsiasi condensatore viene sostituito da un circuito aperto
-
Qualsiasi induttore viene sostituito con un cortocircuito
-
I generatori di corrente di segnale (contrassegnati da lettera
e pedice minuscoli, es. ii ) sono considerati circuiti aperti
-
I generatori di tensione di segnale (contrassegnati da lettera
e pedice minuscoli, es. Vi ) sono considerati cortocircuiti
-
Di un generatore continuo + alternato (VI), viene considerata
solo la parte continua (VI) e non quella alternata (Vi)
SIMBOLI CIRCUITALI:
RELAZIONI TRA LE CORRENTI:
VALORI FISSI:
VT = 25mv
VBESAT = 0.6 ÷ 0.7 V
ANALISI PER PICCOLI SEGNALI (AC):
-
I condensatori di disaccoppiamento (C = ∞) sono considerati
circuiti aperti
-
I condensatori con C ≠ ∞ sono considerati impedenze di valore
-
Gli induttori di disaccoppiamento (L = ∞) sono considerati
circuiti aperti
-
Gli induttori con L ≠ ∞ sono considerati impedenze di valore
-
I generatori di corrente continua (contrassegnati da lettera e
pedice maiuscoli es. I0) sono considerati circuiti aperti
-
I generatori di tensione continua (contrassegnati da lettera e
pedice maiuscoli es. V0) sono considerati cortocircuiti
(quindi le tensioni Vcc o Vdd vengono messe a massa)
-
Di un generatore continuo + alternato (VI), viene considerata
solo la parte alternata (Vi) e non quella continua (VI)
PARAMETRI DIFFERENZIALI:
CIRCUITI EQUIVALENTI (MODELLO A π CON EFFETTO EARLY)
CIRCUITI EQUIVALENTI (MODELLO A T)
ANALISI AMPLIFICATORI A MOSFET
nMOS:
Relazioni tra le correnti: IG = 0 , ID = IS
ZONE DI FUNZIONAMENTO:
-
CUT OFF: VGS < VTH
-
TRIODO: VGS > VTH e VDS < VGS - VTH
-
SATURAZIONE: VGS > VTH e VDS ≥ VGS - VTH
pMOS:
Relazioni tra le correnti: IG = 0 , ID = IS
ZONE DI FUNZIONAMENTO:
-
CUT OFF: VSG < -VTH
-
TRIODO: VSG > -VTH e VSD < VSG + VTH
-
SATURAZIONE: VSG > -VTH e VSD ≥ VSG + VTH
CIRCUITI EQUIVALENTI PER PICCOLI SEGNALI:
nMOS
PARAMETRI DIFFERENZIALI:
pMOS:
RETROAZIONE
TIPI DI RETROAZIONE:
1)
2)
3)
4)
SERIE-PARALLELO
PARALLELO-SERIE
SERIE-SERIE
PARALLELO-PARALLELO
Tensione
Corrente
Corrente
Tensione
in
in
in
in
uscita,
uscita,
uscita,
uscita,
tensione
corrente
tensione
corrente
in
in
in
in
entrata
entrata
entrata
entrata
RESISTENZE DI INGRESSO E DI USCITA E FATTORE DI RETROAZIONE:
1) SERIE-PARALLELO:
2) PARALLELO-SERIE:
3) SERIE-SERIE:
4) PARALLELO-PARALLELO:
RESISTENZE DI INGRESSO E USCITA NEI CIRCUITI EQUIVALENTI:
1) SERIE-PARALLELO
R11 in serie a Vi, R22 in parallelo a Vo
2) PARALLELO-SERIE
R11 in parallelo a ii, R22 in serie a io
3) SERIE-SERIE
R11 in serie a Vi, R22 in serie a io
4) PARALLELO-PARALLELO
R11 in parallelo a ii, R22 in parallelo a Vo
