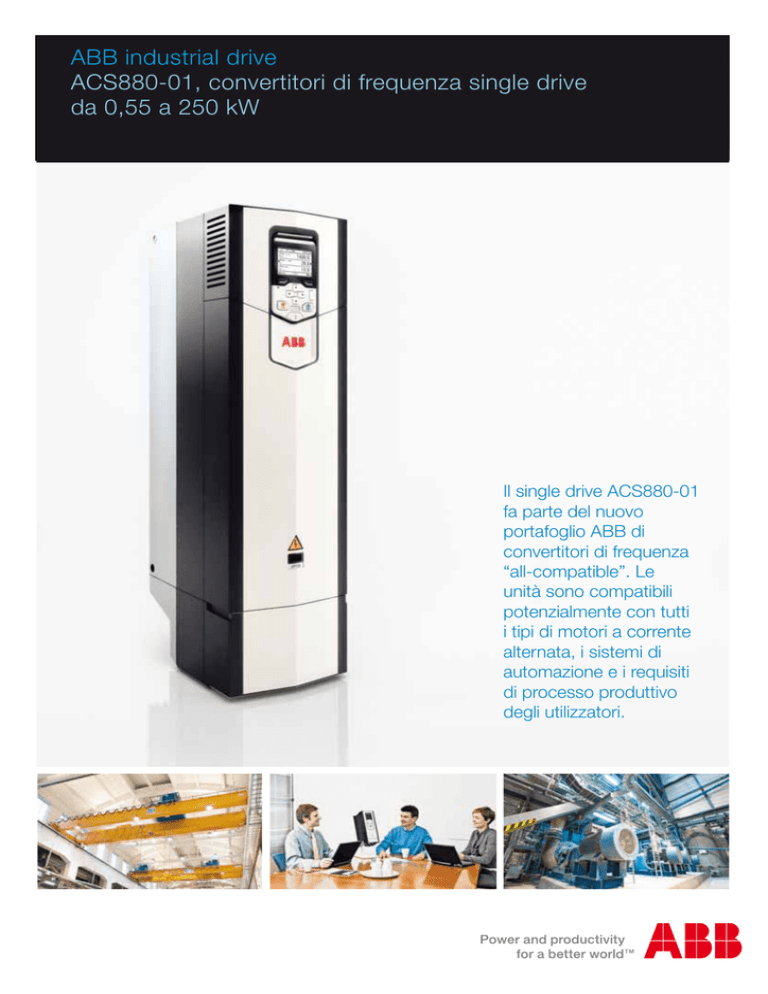

ACS880-01, convertitori di frequenza single drive, da 0,55 a 250 kW

ABB industrial drive
ACS880-01, convertitori di frequenza single drive
da 0,55 a 250 kW
Il single drive ACS880-01
fa parte del nuovo
portafoglio ABB di
convertitori di frequenza
“all-compatible”. Le
unità sono compatibili
potenzialmente con tutti
i tipi di motori a corrente
alternata, i sistemi di
automazione e i requisiti
di processo produttivo
degli utilizzatori.
Semplifica il vostro mondo, senza porre
limiti alle vostre possibilità
L’ACS880-01 è un convertitore di frequenza
single drive per montaggio a parete,
compatibile con un’ampia gamma di
applicazioni in diversi ambiti industriali, ad
esempio nel settore petrolifero, minerario,
metallurgico, chimico, del cemento,
elettrico, della movimentazione materiali,
cartario, del legno e navale. Il cuore del
convertitore di frequenza è il sistema
DTC (Direct torque control), la tecnologia
superiore ABB per il controllo del motore.
Sono disponibili molte opzioni, tra cui
filtri EMC, encoder, resolver, filtri du/dt,
filtri sinusoidali, induttanze e resistenze di
frenatura e software specifici per le diverse
applicazioni. Le caratteristiche di sicurezza
integrate riducono la necessità di utilizzo
di componenti di sicurezza esterni. Per
consentire la comunicazione sincronizzata
drive-to-drive, i multiple drive possono
essere connessi a margherita. Per gli
ambienti polverosi e umidi, il convertitore di
frequenza può essere fornito con grado di
protezione IP21 o IP55.
modalità di controllo “energy optimizer”
assicura la coppia massima per ampere,
riducendo l’assorbimento di energia dalla
rete di alimentazione.
Basterà imparare a utilizzarlo una volta
e lo userete ovunque
L’architettura comune dei convertitori
di frequenza utilizza sempre lo stesso
pannello di controllo, la stessa struttura di
menu dei parametri e gli stessi accessori
universali e strumenti di engineering. Il
nuovo pannello di controllo è dotato di
un display intuitivo e ad alta risoluzione
che facilita la navigazione. Tra le molteplici
visualizzazioni dei dati vi sono i grafici a
barre, gli istogrammi e i grafici di trend che
aiutano l’utente nell’analisi dei processi. I
menu e i messaggi sono personalizzabili
con la terminologia specifica dei diversi tipi
di applicazione. Una porta USB integrata
consente di connettersi facilmente al tool
PC di programmazione Drive composer,
che permette di velocizzare e armonizzare
le operazioni di avvio, di messa in sevizio
e di monitoraggio. I contatori di energia
integrati, compresi quelli di consumo e
risparmio di kWh, di riduzione di CO2 e
di risparmio economico, aiutano l’utente
a regolare con precisione i processi per
assicurare un uso ottimale dell’energia. La
Dati tecnici
Tensione e gamma di potenza Trifase, UN3 = da 380 a 415 V, +10/-15%
Trifase, UN5 = da 380 a 500 V, +10/-15%
Da 0,55 a 250 kW (da 0,75 a 350 hp)
50 / 60 Hz ±5%
Frequenza
Induttanza di rete
Standard (integrato)
Grado di protezione
IP21 (UL tipo 1) e IP55 (UL tipo 12)
Temperatura ambiente
Da –15 a +55 °C, (con declassamento >40 °C)
Conformità
CE; in corso di rilascio: UL, cUL, CSA, C-Tick, GOST R
Sicurezza
EMC
Prevenzione contro l’avviamento accidentale (STO), arresto di sicurezza 1 (SS1), velocità limitata di sicurezza (SLS), controllo
frenata di sicurezza (SBC), velocità massima di sicurezza e arresto di emergenza (SSE).
Opzione interna conforme a IEC 61800-3, classe C3 e C2.
Attenuazione armonica
Conforme a IEC 61000-3-12.
Collegamenti di controllo
Due ingressi analogici, due uscite analogiche, sei ingressi digitali compreso l’ingresso termistore, due ingressi/uscite digitali, tre
uscite relè, ingresso interblocco digitale, collegamento drive-to-drive (o RTU Modbus), prevenzione contro l’avviamento accidentale
(STO), ingresso alimentazione esterna 24 V c.c., connessione per unità di memoria, USB tramite il pannello di controllo.
Opzioni di controllo e di comunicazione
Moduli adattatore bus di
campo
PROFIBUS DP, DeviceNetTM, CANopen, EtherNet/IPTM, Modbus TCP, PROFINET IO, EtherCAT®
Moduli opzionali di
estensione I/O
FIO-01: quattro ingressi/uscite digitali, due uscite relè.
FIO-11: tre ingressi analogici, un’uscita analogica, due ingressi/uscite digitali.
Moduli di retroazione
Encoder a impulsi HTL, encoder a impulsi TTL, encoder assoluto, resolver.
Tool PC
Drive composer base.
Drive composer Pro.
Per ulteriori informazioni, contattare il
rappresentante ABB locale o accedere a:
www.abb.it/drives
www.abb.it/drivespartners
© Copyright 2012 ABB. Tutti i diritti riservati.
Specifiche tecniche soggette a modifica senza preavviso.
3AUA0000127195 REV D IT 8.8.2012
L’innovazione alla base del concetto
“all-compatible” è la nuova architettura
comune ABB, progettata per
semplificare l’operatività, ottimizzare
l’efficienza energetica e massimizzare
la produttività.
