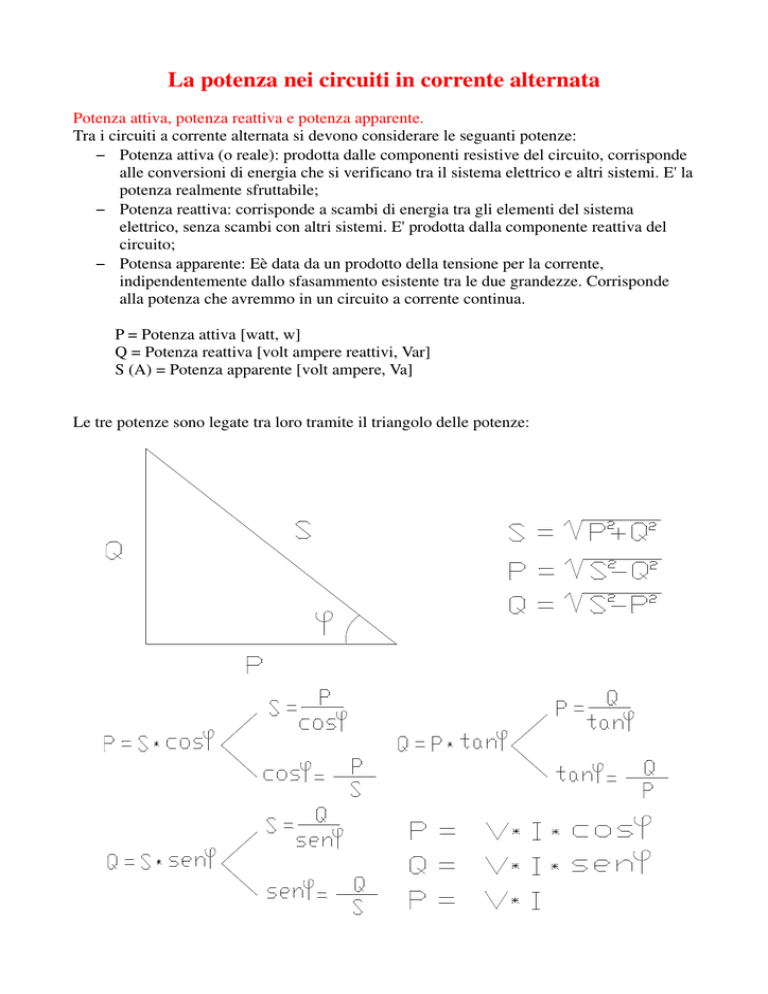

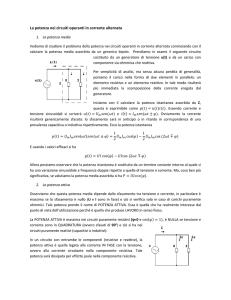

La potenza nei circuiti in corrente alternata
Potenza attiva, potenza reattiva e potenza apparente.
Tra i circuiti a corrente alternata si devono considerare le seguanti potenze:
– Potenza attiva (o reale): prodotta dalle componenti resistive del circuito, corrisponde
alle conversioni di energia che si verificano tra il sistema elettrico e altri sistemi. E' la
potenza realmente sfruttabile;
– Potenza reattiva: corrisponde a scambi di energia tra gli elementi del sistema
elettrico, senza scambi con altri sistemi. E' prodotta dalla componente reattiva del
circuito;
– Potensa apparente: Eè data da un prodotto della tensione per la corrente,
indipendentemente dallo sfasammento esistente tra le due grandezze. Corrisponde
alla potenza che avremmo in un circuito a corrente continua.
P = Potenza attiva [watt, w]
Q = Potenza reattiva [volt ampere reattivi, Var]
S (A) = Potenza apparente [volt ampere, Va]
Le tre potenze sono legate tra loro tramite il triangolo delle potenze:
Circuito puramente ohmico
Non c'è sfasamento. Tensione e corrente sono perfettamente in fase.
Circuito puramente induttivo
Tensione e corrente sono sfasate di 90°. La corrente è in ritardo rispetto alla tensione.
Circuito puramente capacitivo
Tensione e corrente sfasate di 90°. La corrente è in anticipo rispetto alla tensione.
