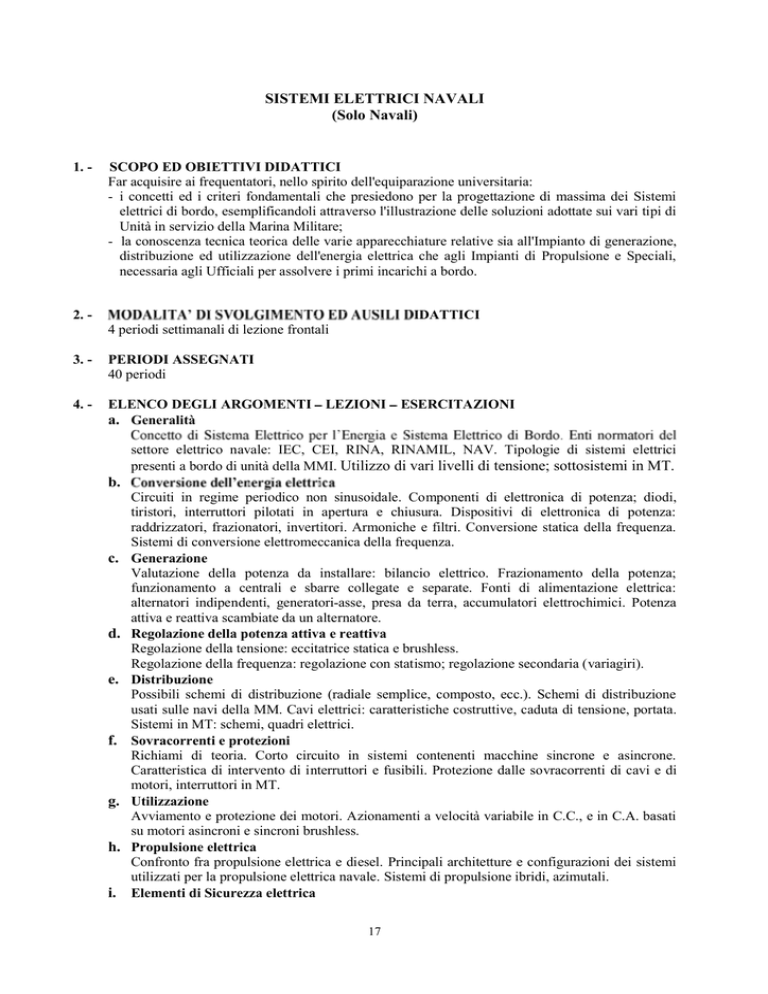

SISTEMI ELETTRICI NAVALI

SISTEMI ELETTRICI NAVALI
(Solo Navali)
1. -
SCOPO ED OBIETTIVI DIDATTICI
Far acquisire ai frequentatori, nello spirito dell'equiparazione universitaria:
- i concetti ed i criteri fondamentali che presiedono per la progettazione di massima dei Sistemi
elettrici di bordo, esemplificandoli attraverso l'illustrazione delle soluzioni adottate sui vari tipi di
Unità in servizio della Marina Militare;
- la conoscenza tecnica teorica delle varie apparecchiature relative sia all'Impianto di generazione,
distribuzione ed utilizzazione dell'energia elettrica che agli Impianti di Propulsione e Speciali,
necessaria agli Ufficiali per assolvere i primi incarichi a bordo.
2. -
IDATTICI
4 periodi settimanali di lezione frontali
3. -
PERIODI ASSEGNATI
40 periodi
4. -
ELENCO DEGLI ARGOMENTI LEZIONI
a. Generalità
ESERCITAZIONI
settore elettrico navale: IEC, CEI, RINA, RINAMIL, NAV. Tipologie di sistemi elettrici
presenti a bordo di unità della MMI. Utilizzo di vari livelli di tensione; sottosistemi in MT.
b.
c.
d.
e.
f.
g.
h.
i.
Circuiti in regime periodico non sinusoidale. Componenti di elettronica di potenza; diodi,
tiristori, interruttori pilotati in apertura e chiusura. Dispositivi di elettronica di potenza:
raddrizzatori, frazionatori, invertitori. Armoniche e filtri. Conversione statica della frequenza.
Sistemi di conversione elettromeccanica della frequenza.
Generazione
Valutazione della potenza da installare: bilancio elettrico. Frazionamento della potenza;
funzionamento a centrali e sbarre collegate e separate. Fonti di alimentazione elettrica:
alternatori indipendenti, generatori-asse, presa da terra, accumulatori elettrochimici. Potenza
attiva e reattiva scambiate da un alternatore.
Regolazione della potenza attiva e reattiva
Regolazione della tensione: eccitatrice statica e brushless.
Regolazione della frequenza: regolazione con statismo; regolazione secondaria (variagiri).
Distribuzione
Possibili schemi di distribuzione (radiale semplice, composto, ecc.). Schemi di distribuzione
usati sulle navi della MM. Cavi elettrici: caratteristiche costruttive, caduta di tensione, portata.
Sistemi in MT: schemi, quadri elettrici.
Sovracorrenti e protezioni
Richiami di teoria. Corto circuito in sistemi contenenti macchine sincrone e asincrone.
Caratteristica di intervento di interruttori e fusibili. Protezione dalle sovracorrenti di cavi e di
motori, interruttori in MT.
Utilizzazione
Avviamento e protezione dei motori. Azionamenti a velocità variabile in C.C., e in C.A. basati
su motori asincroni e sincroni brushless.
Propulsione elettrica
Confronto fra propulsione elettrica e diesel. Principali architetture e configurazioni dei sistemi
utilizzati per la propulsione elettrica navale. Sistemi di propulsione ibridi, azimutali.
Elementi di Sicurezza elettrica
17
Pericolosità delle corrente elettrica e curve di sicurezza convenzionali. Protezione dai contatti
indiretti con sistemi TT, TN IT e diretti.
l. Esempi di sistemi elettrici delle navi della MMI con ricapitolazione di argomenti teorici
Il sistema elettrico delle navi delle seguenti classi: MINERVA, MAESTRALE, MIMBELLI,
ETNA, ELETTRA, FREMM.
Il sistema elettrico dei sommergibili della classe SAURO e TODARO.
5.-
TIPOLOGIA ACCERTAMENTI INTERMEDI TEST ED ESAMI
Esame finale orale
6.-
ELENCO DEI TESTI DIDATTICI/LIBRI DI TESTO
AN GN 031
Ceraolo
Impianti elettrici di bordo
AN 12-35
Berti-Maffei
Sistemi elettrici per unità navali militari.
Dispense a cura Docente/Dipartimento.
