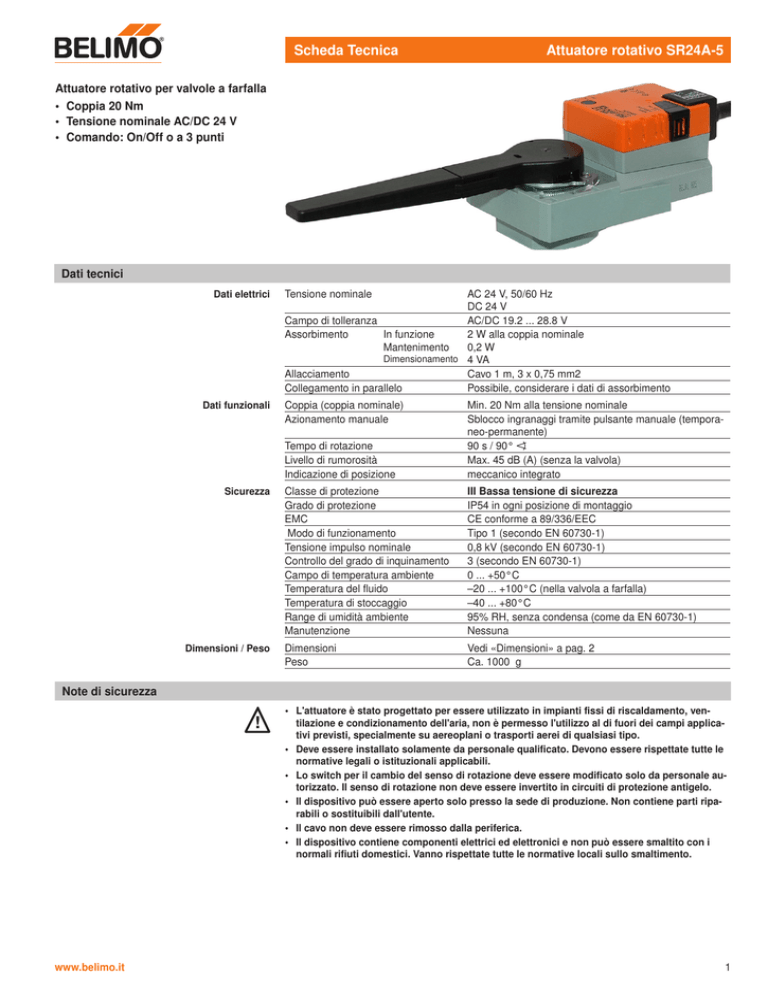

Scheda Tecnica Attuatore rotativo SR24A-5

Scheda Tecnica
Attuatore rotativo SR24A-5
Attuatore rotativo per valvole a farfalla
• Coppia 20 Nm
• Tensione nominale AC/DC 24 V
• Comando: On/Off o a 3 punti
Dati tecnici
Dati elettrici
Dati funzionali
Sicurezza
Dimensioni / Peso
Tensione nominale
AC 24 V, 50/60 Hz
DC 24 V
Campo di tolleranza
AC/DC 19.2 ... 28.8 V
Assorbimento In funzione
2 W alla coppia nominale
Mantenimento 0,2 W
Dimensionamento 4 VA
Allacciamento
Cavo 1 m, 3 x 0,75 mm2
Collegamento in parallelo
Possibile, considerare i dati di assorbimento
Coppia (coppia nominale)
Azionamento manuale
Tempo di rotazione
Livello di rumorosità
Indicazione di posizione
Min. 20 Nm alla tensione nominale
Sblocco ingranaggi tramite pulsante manuale (temporaneo-permanente)
90 s / 90°
Max. 45 dB (A) (senza la valvola)
meccanico integrato
Classe di protezione
Grado di protezione
EMC
Modo di funzionamento
Tensione impulso nominale
Controllo del grado di inquinamento
Campo di temperatura ambiente
Temperatura del fluido
Temperatura di stoccaggio
Range di umidità ambiente
Manutenzione
III Bassa tensione di sicurezza
IP54 in ogni posizione di montaggio
CE conforme a 89/336/EEC
Tipo 1 (secondo EN 60730-1)
0,8 kV (secondo EN 60730-1)
3 (secondo EN 60730-1)
0 ... +50°C
–20 ... +100°C (nella valvola a farfalla)
–40 ... +80°C
95% RH, senza condensa (come da EN 60730-1)
Nessuna
Dimensioni
Peso
Vedi «Dimensioni» a pag. 2
Ca. 1000 g
Note di sicurezza
!
www.belimo.it
• L'attuatore è stato progettato per essere utilizzato in impianti fissi di riscaldamento, ventilazione e condizionamento dell'aria, non è permesso l'utilizzo al di fuori dei campi applicativi previsti, specialmente su aereoplani o trasporti aerei di qualsiasi tipo.
• Deve essere installato solamente da personale qualificato. Devono essere rispettate tutte le
normative legali o istituzionali applicabili.
• Lo switch per il cambio del senso di rotazione deve essere modificato solo da personale autorizzato. Il senso di rotazione non deve essere invertito in circuiti di protezione antigelo.
• Il dispositivo può essere aperto solo presso la sede di produzione. Non contiene parti riparabili o sostituibili dall'utente.
• Il cavo non deve essere rimosso dalla periferica.
• Il dispositivo contiene componenti elettrici ed elettronici e non può essere smaltito con i
normali rifiuti domestici. Vanno rispettate tutte le normative locali sullo smaltimento.
SR24A-5
Attuatore rotativo AC/DC 24 V, 20 Nm
Caratteristiche del prodotto
Montaggio semplice e diretto
Alta affidabilità funzionale
ISO 5211 - F05
Valvola a farfalla D6..
Montaggio diretto sulla valvola a sfera tramite una vite soltanto. Il dispositivo di assemblaggio
èintegrato nell'indicatore di posizione. La posizione di montaggio rispetto alla valvola a sfera è
selezionabile con scatti di 90°.
L'attuatore è protetto da sovraccarico, non necessita di fine corsa elettrici e si ferma automaticamente al raggiungimento delle battute meccaniche.
Per valvola a farfalla D6 BELIMO F05 o altre serrande con le seguenti specifiche tecniche:
- Square stem head (14 mm) for form-fit attachment of the rotary actuator.
- Diametro (d = 50mm) per assemblaggio con la valvola a farfalla
Accessori
Accessori elettrici
Descrizione
Scheda tecnica
Contatti ausiliari S..A..
Feedback potenziometrici P..A..
S..A..
P..A..
Installazione elettrica
Comando On/Off
+
+
–
T
0
1
Senso di
rotazione
~
–
• Allacciare tramite trasformatore di sicurezza. !
• È possibile il collegam. in parallelo di più attuatori.
• La direzione del senso di rotazione è coperta.
Settaggio di fabbrica: Direzione Y 2
T
Note
Comando a 3 punti
~
Schemi elettrici
2
1
3
Attuatore
rotativo
Y1
Y2
Y2
Y2
Valvola
rotativa
A – AB = 0%
2
3
Y2
Y1
Dimensioni [mm]
Schemi dimensionali
117
L'indicazione di posizione a 2 cifre (leva) può essere ridotta a 70 mm. La parte frontale della leva
dev'essere fissata al cavo (clip)
Ulteriore documentazione
70
176
•
•
•
•
150
Panoramica completa degli attuatori della gamma per acqua
Scheda Tecnica per valvole a farfalla
Istruzioni d'installazione per attuatori e/o valvole a sfera
Note per la progettazione (curve caratteristiche e circuiti idraulici, regolazioni dell'installazione,
messa in funzione, manutenzione ecc.)
www.belimo.it
Scheda tecnica SR24A-5 • ita • v1.0 • 04.2006 • Soggetta a possibili modifiche
93
