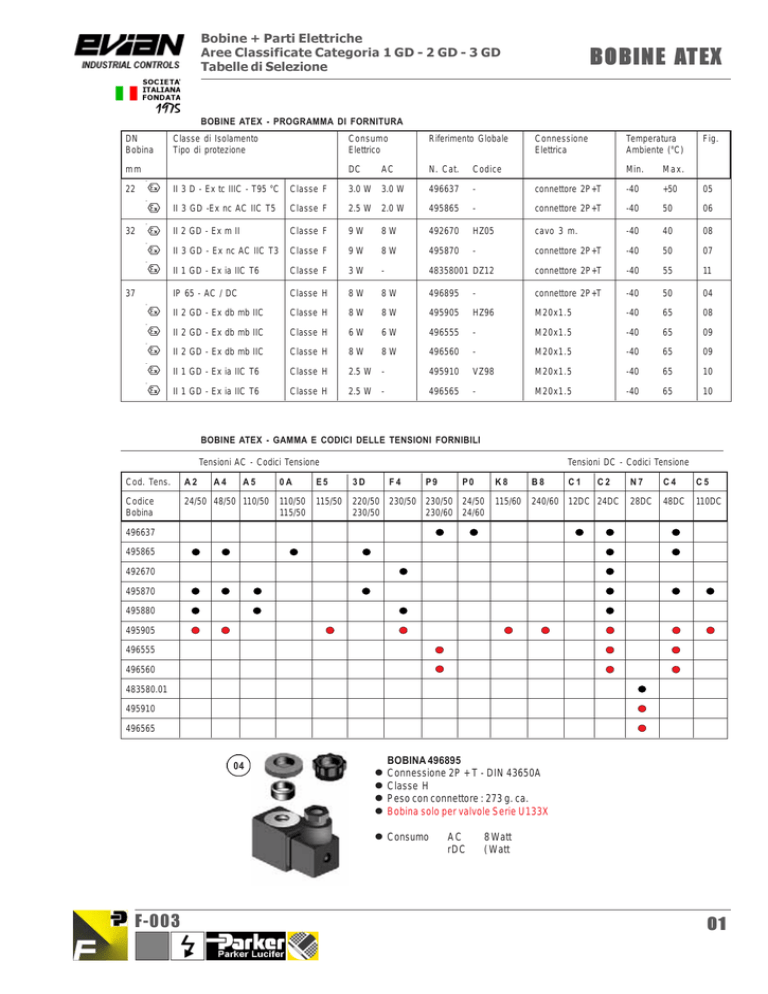

bobine atex

Bobine + Parti Elettriche
Aree Classificate Categoria 1 GD - 2 GD - 3 GD
Tabelle di Selezione
BOBINE ATEX
BOBINE ATEX - PROGRAMMA DI FORNITURA
DN
Bobina
Classe di Isolamento
Tipo di protezione
mm
22
32
37
Consumo
Elettrico
Riferimento Globale
DC
N. Cat.
Codice
AC
Connessione
Elettrica
Temperatura
Ambiente (°C)
Min.
Max.
Fig.
II 3 D - Ex tc IIIC - T95 °C
Classe F
3.0 W 3.0 W
496637
-
connettore 2P+T
-40
+50
05
II 3 GD -Ex nc AC IIC T5
Classe F
2.5 W 2.0 W
495865
-
connettore 2P+T
-40
50
06
II 2 GD - Ex m II
Classe F
9W
8W
492670
HZ05
cavo 3 m.
-40
40
08
II 3 GD - Ex nc AC IIC T3
Classe F
9W
8W
495870
-
connettore 2P+T
-40
50
07
II 1 GD - Ex ia IIC T6
Classe F
3W
-
48358001 DZ12
connettore 2P+T
-40
55
11
IP 65 - AC / DC
Classe H
8W
8W
496895
-
connettore 2P+T
-40
50
04
II 2 GD - Ex db mb IIC
Classe H
8W
8W
495905
HZ96
M20x1.5
-40
65
08
II 2 GD - Ex db mb IIC
Classe H
6W
6W
496555
-
M20x1.5
-40
65
09
II 2 GD - Ex db mb IIC
Classe H
8W
8W
496560
-
M20x1.5
-40
65
09
II 1 GD - Ex ia IIC T6
Classe H
2.5 W -
495910
VZ98
M20x1.5
-40
65
10
II 1 GD - Ex ia IIC T6
Classe H
2.5 W -
496565
-
M20x1.5
-40
65
10
BOBINE ATEX - GAMMA E CODICI DELLE TENSIONI FORNIBILI
Tensioni AC - Codici Tensione
Cod. Tens.
A2
A4
A5
Codice
Bobina
24/50 48/50 110/50
Tensioni DC - Codici Tensione
0A
E5
3D
F4
P9
P0
110/50
115/50
115/50
220/50 230/50 230/50 24/50
230/50
230/60 24/60
K8
B8
C1
C2
115/60
240/60 12DC 24DC
N7
C4
C5
28DC
48DC
110DC
496637
495865
492670
495870
495880
495905
496555
496560
483580.01
495910
496565
BOBINA 496895
Connessione 2P + T - DIN 43650A
Classe H
Peso con connettore : 273 g. ca.
Bobina solo per valvole Serie U133X
Consumo
F-003
AC
rDC
8 Watt
( Watt
01
Bobine + Parti Elettriche
Aree Classificate Categoria 3 GD (Zone 2 / 22)
Tabelle di Selezione
BOBINE ATEX
DIRETTIVA EUROPEA 94 / 9 / EC
ATMOSFERE POTENZIALMENTE ESPLOSIVE
ZONE
0
20
1
21
2
22
TIPO DI
ATMOSFERA
G
D
G
D
G
D
GAS
POLVERI
GAS
POLVERI
GAS
POLVERI
PRESENZA DI
ATMOSFERA
ESPLOSIVA
Presenza permanente
CATEGORIA DEI
DISPOSITIVI
ACC. 94/9/EC
Probabile presenza
durante il
normale servizio
Presenza non probabile
e se si verifica è solo
per brevi periodi
2
3
1
CORRISPONDENZA TRA ZONE E CATEGORIE - SECONDO 94/9/EC
ZONA 0 / 20 - CATEGORIA 1
Pericolo permanente
aree nella quale una atmosfera pericolosa è presente in continuazione e/o per lunghi periodi
1000 ... 9000 ore / anno
ZONA 1 / 21 - CATEGORIA 2
Pericolo intermittente in normale servizio
10 ... 1000 ore / anno
ZONA 2 / 22 - CATEGORIA 3
Pericolo episodico e/o accidentale e solo per brevi periodi
0.1 ... 10 ore / anno
BOBINA 495870 - 495880 (32 mm)
Tipo di protezione
EEx nAC IIC - 3 GD
BOBINA 495865 (22 mm)
BOBINA 496637 (22 mm)
Tipo di protezione
EEx II - 3 D (Zona 22)
Tipo di protezione
EEx nAC IIC - 3 GD
Grado di protezione IP65
Temperatura ambiente : -40 ... +50 °C
Connessione 2P + T - DIN 43650B
Classe isolamento F (155 °C)
Tolleranza -10%...+10% tensione nom.
Inserzione continua (100% ED)
Peso con connettore : 120 g. ca.
Grado di protezione IP65
Temperatura ambiente : -40 ... +50 °C
Connessione 2P + T - DIN 43650B
Classe isolamento F (155 °C)
Tolleranza -10%...+10% tensione nom.
Inserzione continua (100% ED)
Peso con connettore : 120 g. ca.
compatibile solo con serie High-Flow
Descrizione parte elettrica
Consumo
DC
AC
W
rit.
W
attr.
VA
3.0
2.0
5.7
496637
DN 22 - EEx II - 3 D
495865
DN 22 - EEx nAC IIC - 3 GD
2.5
2.0
5.7
495870
DN 32 - EEx nAC IIC - 3 GD
9.0
8.0
26
495880
DN 32 - EEx nAC IIC - 3 GD
14
14
55
492670
DN 32 - EEx m II T4 - 2 GD
9.0
8.0
26
F-003
Grado di protezione IP65
Temperatura ambiente : -40 ... +50 °C
Connessione 2P + T - DIN 43650A
Classe isolamento F (155 °C)
Tolleranza -10%...+10% tensione nom.
Inserzione continua (100% ED)
Peso con connettore : 150 g. ca.
BOBINA 492670
(32 mm. cod. HZ05)
Tipo di protezione
EEx m II T4 - 2 GD
TABELLA DI SELEZIONE DELLE BOBINE
N. Cat.
Grado di protezione IP65
Temperatura ambiente : -40 ... +40 °C
Cavo 3000 mm. incapsulato con la bobina
Classe isolamento F (155 °C)
Tolleranza -10%...+10% tensione nom.
Inserzione continua (100% ED)
Peso : 320 g. ca.
02
Bobine + Parti Elettriche
Aree Classificate Categoria 2 GD (Zone 1 / 21)
Tabelle di Selezione
BOBINE ATEX
PARTE ELETTRICA EEx d mb IIC T4/T5/T6 - 2 GD (zone 1 / 21)
Numero di Catalogo
495905
496555
496560
Codice
HZ96
-
-
Abbinamento Valvole
con tutte le valvole previste
per funzionamento con
bobina 481865 - 9W
con tutte le valvole
Offshore con corpo di
Alluminio e/o Ottone
con tutte le valvole
Offshore con corpo di
acciaio inox Aisi 316L
Tipo di
gas
protezione polvere
II 2G - EEx d mb IIC T4
II 2 D - Ex tD A21 - T 130 °C
II 2G - EEx d mb IIC T4/T5/T6
II 2 D - Ex td A21
T 130 / 95 / 80 °C
II 2G - EEx d mb IIC T4
II 2 D - Ex td A21 - T 130 °C
-40 ... +65 °C
-40 ... +35 / 50 / 65 °C
-40 ... +65 °C
Temperatura ambiente
l’utilizzo è altresì limitato dal campo di temperature della valvola prescelta
Consumo elettrico
DC
Pn (a caldo)
P (+20 °C)
AC
Pn (ritegno)
Attrazione (+20 °C)
8
9
8
9
Grado di protezione
IP67
Classe isolamento
H (180 °C)
Connessione elettrica
terminali a morsetto inclusi in un box di connessione facilmente accessibile.
Pressacavo M20x1.5 per cavi min. Ø 7 / 9 mm., sezione max. 2.5 mm2.
Tensioni nominali
6 ... 110 V. DC e 12 ... 240 V. AC
Tolleranza tensione
± 10% tensione nominale
Inserzione
per servizio continuo (100% ED)
W
W
W
W
6W
7.5W
6W
7.5W
8W
10.5W
8W
10.5
Fusibile termico (installazione consigliata - vds. tabella)
L’incapsulamento della parte elettrica ha di serie un fusibile termico per prevenire un riscaldamento eccessivo
della bobina, assicurando che la temperatura superficiale non ecceda il limite di temperatura indicato.
L’incapsulamente contiene anche un varistore per evitare picchi di tensione.
l’inserimento di un ulteriore e sostituibile fusibile termico, assicura una addizionale sicurezza e protezione contro difetti
di circuito alla partenza dell’impianto o sovracorrenti provenienti dalla sorgente di energia.
495905 - designazione fusibile (mA)
F-003
tensione
corrente
tensione
24 / 50
48 / 50
115 / 50
230 / 50
110 / 60
240 / 60
2000
1600
400
250
630
250
24V DC 1600
48V DC 800
110V DC 400
DIAGRAMMA ELETTRICO
per parte elettrica 495905
corrente
corrente in mA
03
Bobine + Parti Elettriche
Aree Classificate Categoria 1 GD (Zone 0 / 20)
Tabelle di Selezione
BOBINE ATEX
PARTE ELETTRICA EEx ia IIC T6 - 1 GD (zone 0 / 20)
Numero di Catalogo
495910
496565
Codice
VZ98
-
Abbinamento Valvole
per tutte le valvole con
suffisso terminale “97”
per valvole Offshore, corpo
di Alluminio, Ottone e A316L
Tipo di
gas
protezione polvere
II 1 G - EEx ia IIC T6
II 1 D - 80 °C
tD A20 - 80 °C
II 1 G - EEx ia IIC T6
II 1 D - 80 °C
tD A20 - 80 °C
Grado di protezione
IP67
Classe isolamento
H (180 °C)
Temperatura ambiente
-40 ... +65 °C
l’utilizzo è limitato dal campo di temperature della valvola
Massima Tensione
28V DC - 110 mA
Consumo
elettrico DC
0.3W (con 13V DC)
1.2W (con 24V DC)
dipende dalla tensione applicata, barriera IS e resistenza del cavo.
minimo
massimo
Connessione elettrica
terminali a morsetto inclusi in un box di connessione facilmente accessibile.
Pressacavo M20x1.5 per cavi min. Ø 7 / 9 mm., sezione max. 2.5 mm2.
Check di linea
4 mA oppure 5V DC max.
Resistenza bobina a 20°C
Impedenza
Induttanza apparente
Capacità apparente
195 Ohm
500 Ohm (con 15 V DC)
0 mH
0 microF
Inserzione
per servizio continuo (100% ED)
PARTE ELETTRICA EEx ia IIC T6 - 1 GD (zone 0 / 20)
F-003
Numero di Catalogo
483580.01
Codice
DZ12
Abbinamento Valvole
per tutte le valvole cono suffisso terminale “90”
Tipo di
gas
protezione polvere
II 1 G - EEx ia IIC T6
II 1 D - Ex tD A20 - 80 °C
Grado di protezione
IP65
Classe isolamento
F (155 °C)
Temperatura ambiente
-40 ... +55 °C
Massima Tensione
28V DC - 110 mA
la minima tensione operativa a +60 °C max. è 14V DC
Consumo
elettrico DC
500 mV
3.0 W
dipende dalla tensione applicata, barriera IS e resistenza del cavo
minimo
massimo
Connessione elettrica
Connettore 2P-T - EN 175301-803 tipo A
Resistenza bobina a 20°C
Impedenza
Induttanza apparente
Capacità apparente
340 Ohm
340 Ohm
0 mH
0 microF
Inserzione
per servizio continuo (100% ED)
04
