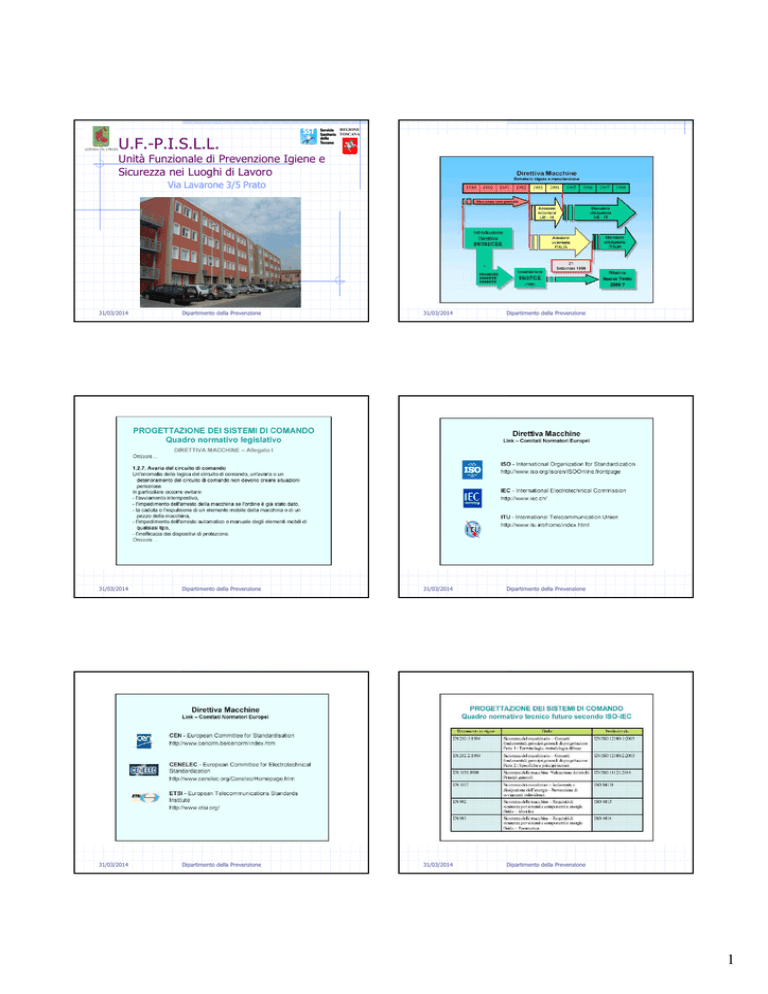

Sicurezza elettrica macchine

REGIONE
TOSCANA
U.F.-P.I.S.L.L.
Unità Funzionale di Prevenzione Igiene e
Sicurezza nei Luoghi di Lavoro
Via Lavarone 3/5 Prato
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
1
CEI EN 60204-1
Sicurezza del macchinario
equipaggiamento elettrico delle macchine
Circuiti di comando e di controllo
Funzioni di comando in caso di
guasto
31/03/2014
Dipartimento della Prevenzione
I trasformatori offrono alcuni
vantaggi:
Facilità di utilizzo e ottima durata
Possibilità di normalizzare la tensione di
comando indipendentemente dalla tensione di
rete
Limitazione della corrente di corto circuito
(riduzione del pericolo di saldatura dei contatti e
smorzamento delle tensioni di disturbo della linea)
Possibilità di avere un polo del trasformatore
a terra
Tensione massima del circuito di
comando (con trasformatore)= ???
277V
31/03/2014
Dipartimento della Prevenzione
Alcuni esempi di possibili guasti
verso terra
Alimentazione del circuito di comando e di
controllo:
Con trasformatore ordinario (escluso
autotrasformatori)
Con generatore rotante
Con batteria
Ad eccezione di macchine semplici, costituite
da un singolo avviatore e da un massimo di
due dispositivi di comando e controllo
31/03/2014
Dipartimento della Prevenzione
Cause principali di mancato arresto e/o
avviamento imprevisto delle macchine:
• Guasto sul circuito di comando
• Guasto del componente avente
funzioni di sicurezza
• Disaccoppiamento tra riparo e
dispositivo di sicurezza
31/03/2014
Dipartimento della Prevenzione
Con collegamento a terra del punto mediano del
trasformatore
+24 V
0
-24V
Se il primo guasto verso terra non è rilevato il secondo può
eludere i comandi
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
2
Attenzione.. i dispositivi di comando che hanno funzioni di
sicurezza devono essere inseriti sul ramo del circuito non
collegato a terra, altrimenti…
Il problema potrebbe sembrare
risolto…
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Circuito corretto
Dipartimento della Prevenzione
Possibili guasti dei componenti
aventi funzioni di sicurezza:
Saldatura dei contatti
Cortocircuito tra i morsetti
Rottura dell’attuatore dell’interruttore
di posizione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
Azionamento positivo:
Azionamento negativo:
Il contatto può
rimanere chiuso per
saldatura o rottura
della molla
Il contatto si apre
forzatamente
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
3
Perché il dispositivo sia idoneo per
questa installazione..
Nessun organo elastico
deve essere frapposto
tra l’attuatore ed i
contatti mobili
31/03/2014
Il dispositivo deve garantire l’apertura
Il dispositivo quando azionato
deve aprire il circuito o
rompersi aprendolo comunque.
Pertanto i contatti non devono
essere elastici.
Dipartimento della Prevenzione
OK
31/03/2014
Dipartimento della Prevenzione
Riepilogo
Anche se i dispositivi sono installati a sicurezza
positiva sussistono delle possibilità di guasto
Azionamento negativo
Possibilità di contatti incollati
Azionamento positivo
Possibilità di guasti meccanici relativi
all’attuazione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
La combinazione dei due contatti precedenti migliora la sicurezza,
poiché permette di eliminare i guasti di tipo comune e di verificare
la presenza del riparo
Dipartimento della Prevenzione
Anche i contattori/relè dei circuiti di sicurezza devono
avere caratteristiche particolari
NA
NC
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
4
Dispositivi elettrici di sicurezza
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
5
31/03/2014
Dipartimento della Prevenzione
UNI EN 953
Diagramma di flusso sulla
scelta dei ripari contro i
pericoli generati da parti in
movimento
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
UNI EN 953 scelta dei ripari
31/03/2014
Dipartimento della Prevenzione
31/03/2014
Dipartimento della Prevenzione
UNI EN 953 scelta dei ripari
31/03/2014
Dipartimento della Prevenzione
6
